項目背景

洞庭湖是長江流域重要調蓄湖泊，湖區國家級蓄滯洪區是長江中游防洪體系的關鍵環節，承擔著流域超額洪水調蓄任務，事關長江中下游防洪安全。

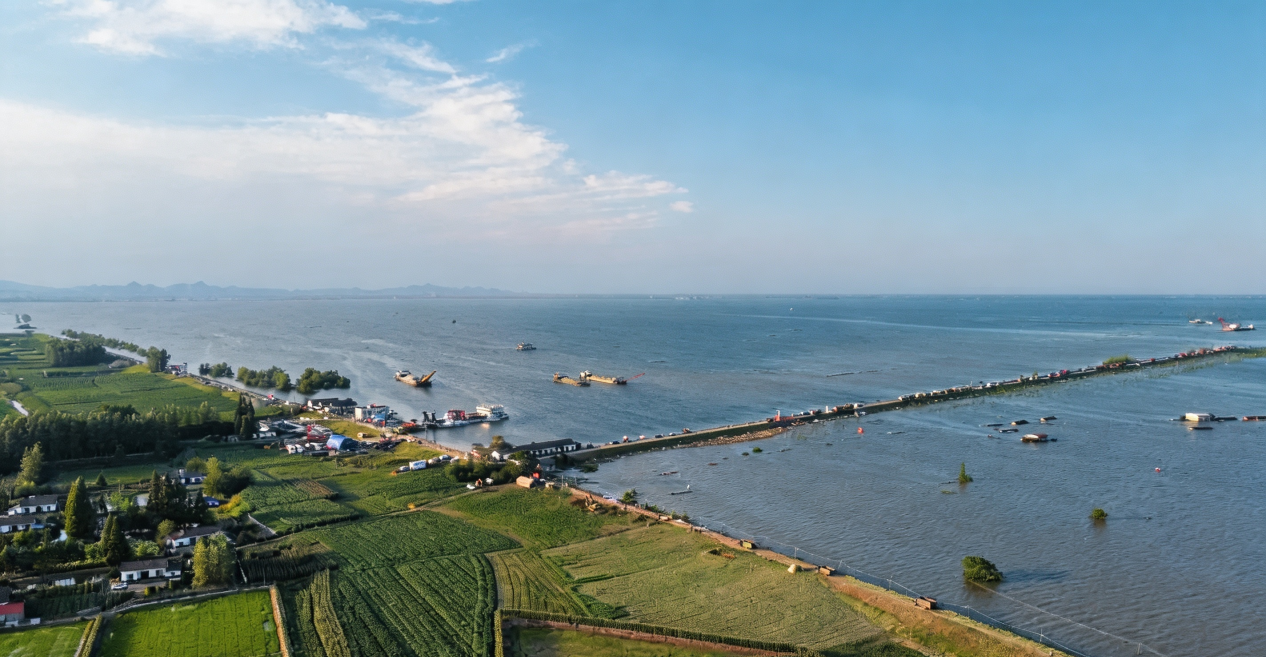

本項目位于洞庭湖片區某蓄洪垸，一線堤防長度20.8公里，堤基以砂基軟基為主，地質條件復雜，易發生滲透、滑移、崩岸等險情，防洪運維壓力較大。2024年汛期，受湖區持續高水位浸泡影響，該蓄洪垸堤防發生重大潰決險情，暴露了現有堤防數字化監測預警體系薄弱、風險預判能力不足等問題。

為吸取險情教訓，強化蓄滯洪區安全管控能力，補齊智慧監測短板，柳林承建了該蓄洪垸安全監測平臺建設，整合堤防滲壓、位移、白蟻等監測數據，實現堤防風險在線監測、智能預警、可視化管控，全面提升工程運行管理、汛期防汛防守、蓄洪調度的數字化支撐能力，筑牢區域防洪安全屏障。

建設概況

本項目建設堤防安全監測一體化軟件平臺，服務堤防日常運維與汛期防汛值守。平臺對接現場三類核心監測數據：7座滲壓點、12座位移站、60套白蟻監測設備。

• 滲壓數據：按照《水文監測數據通信規約 SL651-2014》實時接入，監測堤身、堤基水壓變化，支撐堤防浸潤線分析；

• GNSS位移數據：適配第三方設備協議，實時解析堤防三維變形數據；

• 白蟻監測數據：通過數據庫提取方式，統一歸集蟻情點位與隱患告警信息。

平臺功能

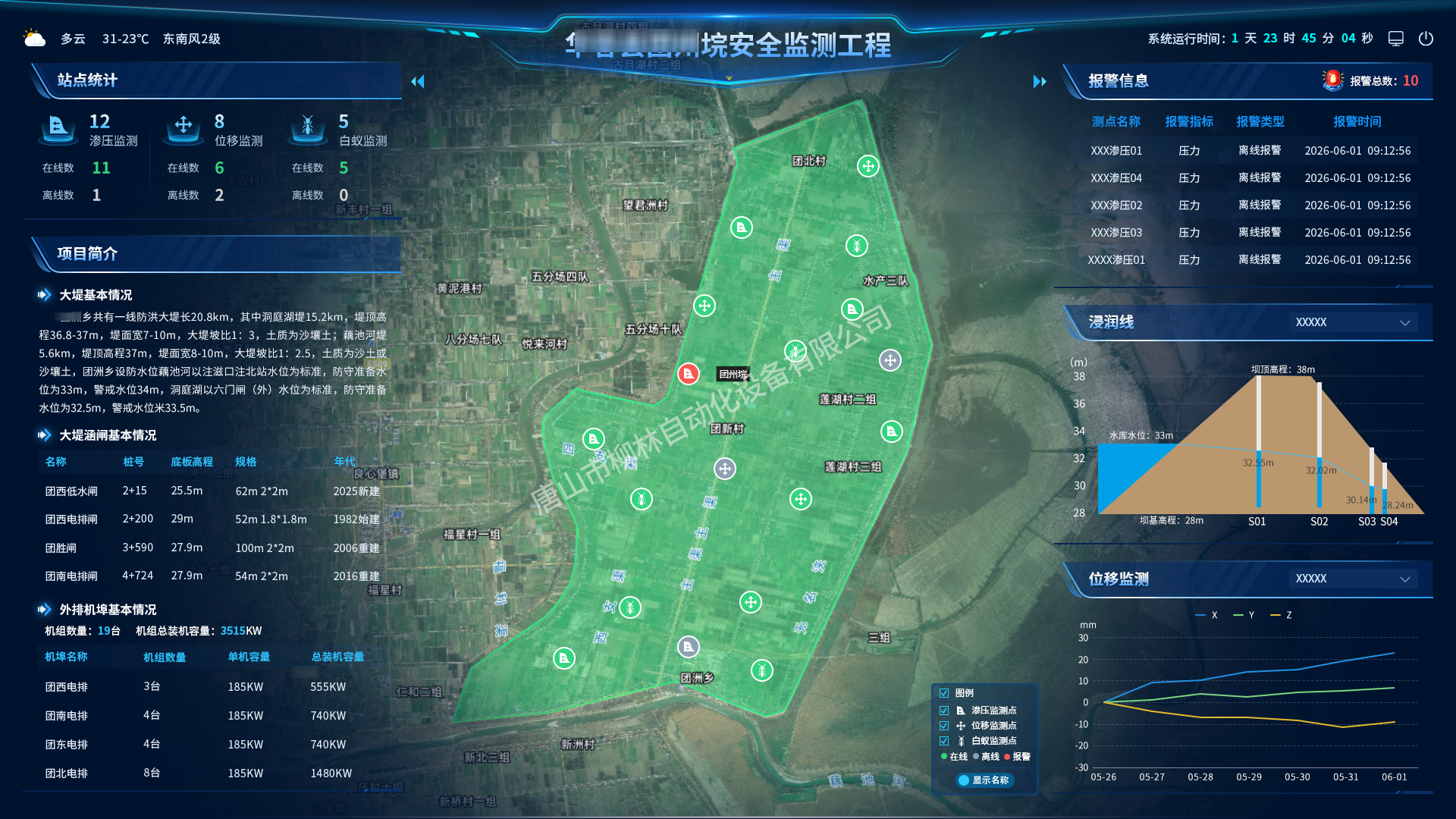

綜合調度駕駛艙：全局態勢“一屏統覽”

調度駕駛艙匯聚滲壓、位移、白蟻等多源監測數據，直觀呈現堤防整體安全態勢。管理人員可在同一界面實時掌握各監測點位的運行狀態、異常告警信息及歷史趨勢變化，為應急指揮和調度決策提供直觀、全面的數據支撐。

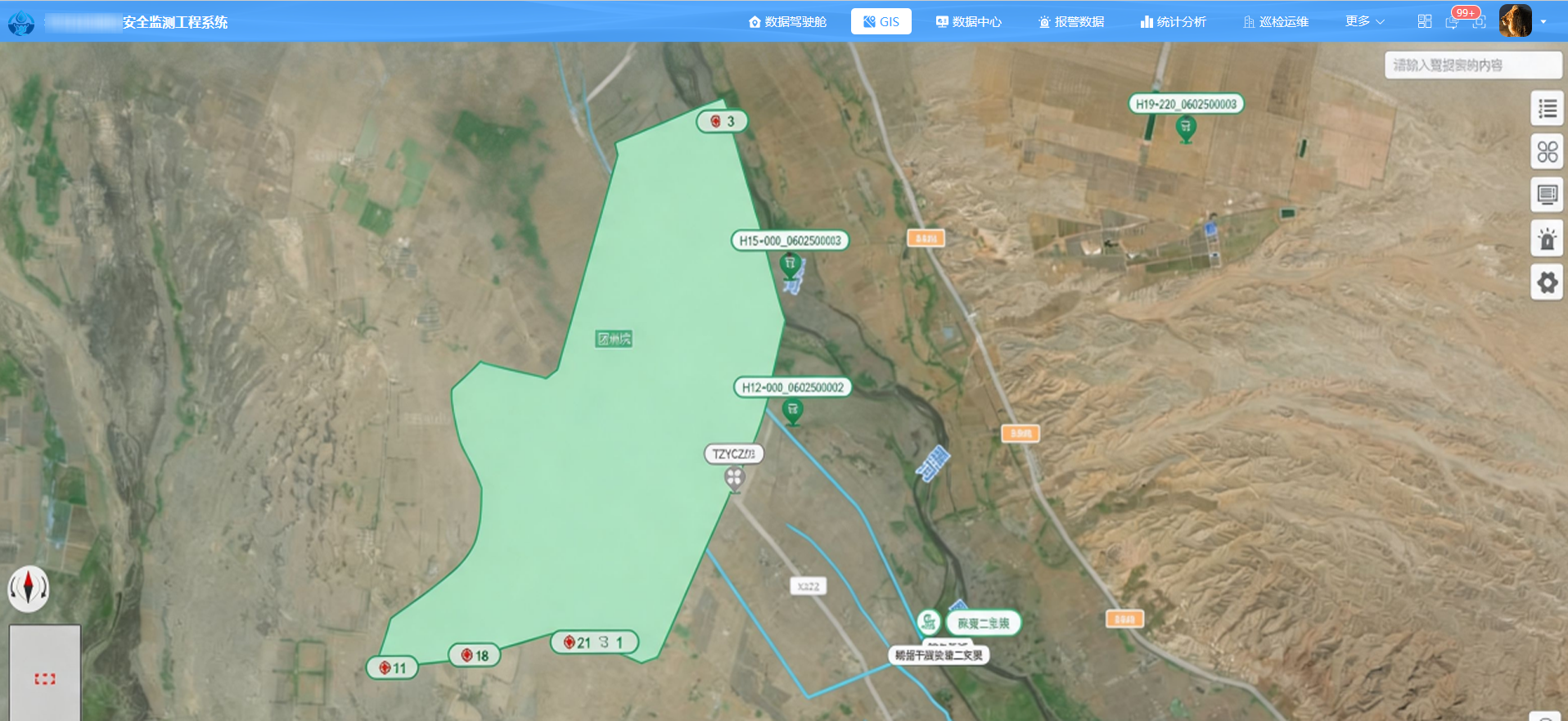

GIS一張圖——監測點位“精準上圖”

所有監測測點綁定堤防樁號并在地圖上直觀展示，正常、離線、告警設備狀態清晰可辨。點擊測點，可快速查閱測站實時數據、歷史數據及視頻圖像等信息。

數據看板——測點數據“秒級感知”

平臺將堤防沿線所有監測點的實時數據、歷史數據集中展示，管理人員可按測站類型查看每個測點的數據詳情和狀態。

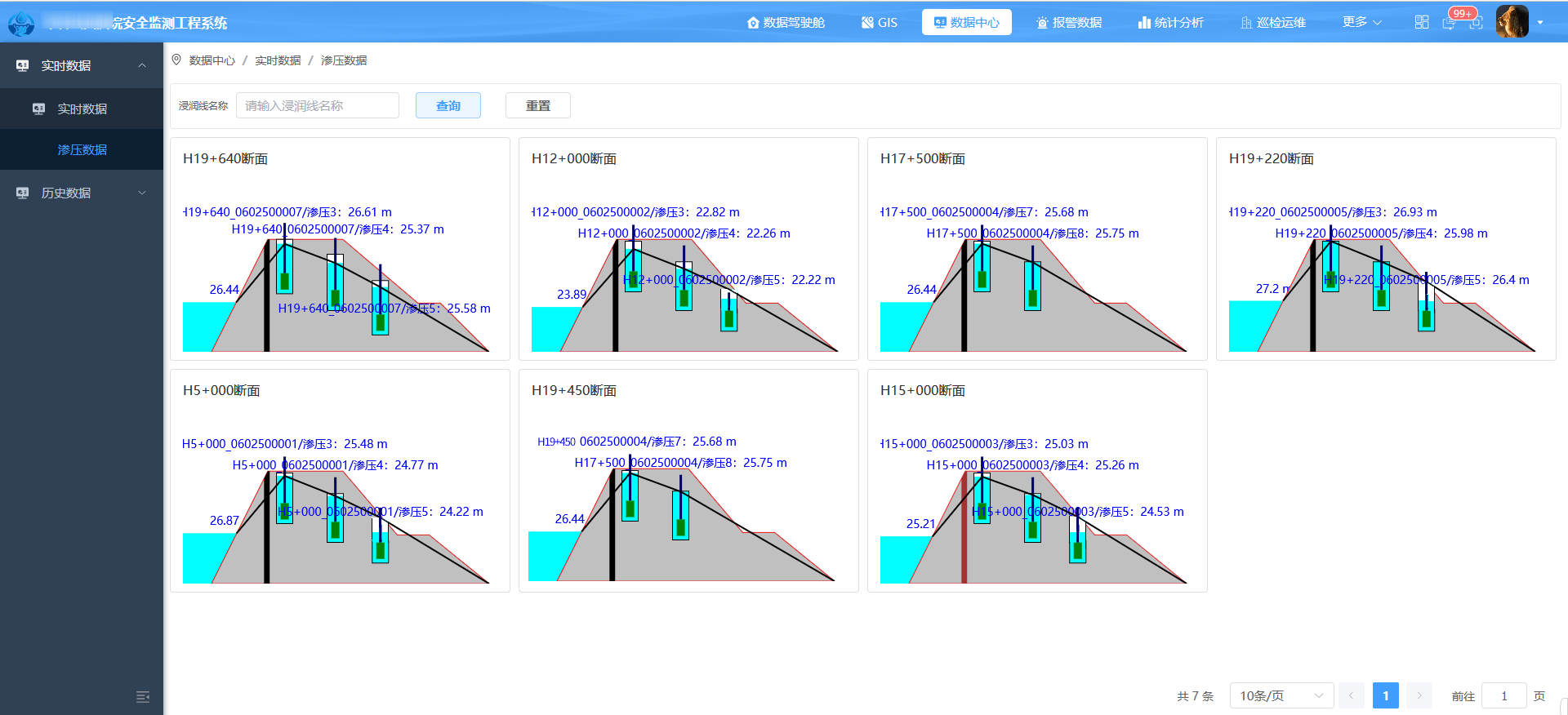

在滲壓監測方面，平臺基于各斷面不同高程滲壓計的實時數據，自動繪制浸潤線分析圖，管理人員可逐斷面查看浸潤線與堤身斷面的相對位置關系，結合堤后地面高程、歷史水位等輔助信息，快速判斷滲流是否處于安全可控范圍。

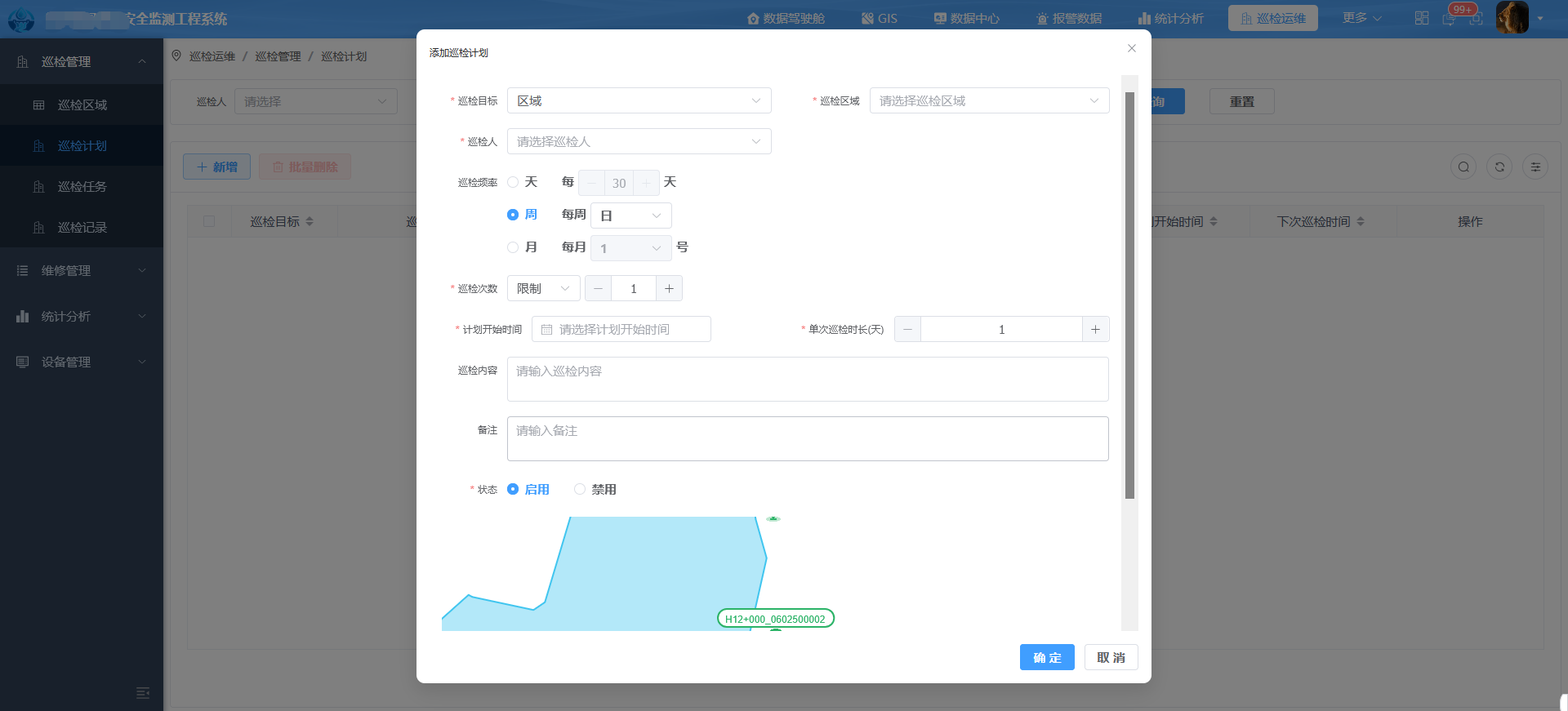

智慧巡檢——隱患“閉環管理”

管理人員可靈活定制巡檢任務和巡檢計劃，巡查人員通過手機接收任務、上報隱患信息。巡查發現隱患后，生成工單并派發責任人處理，處理結果閉環反饋。實現“計劃—執行—工單—處置—審核”全流程閉環管理。

預警報警——風險信息“實時推送”

設置多級監測閾值，當滲壓、位移、白蟻等監測數據超出安全范圍自動觸發預警報警，為堤防安全處置、防汛調度提供輔助決策依據。

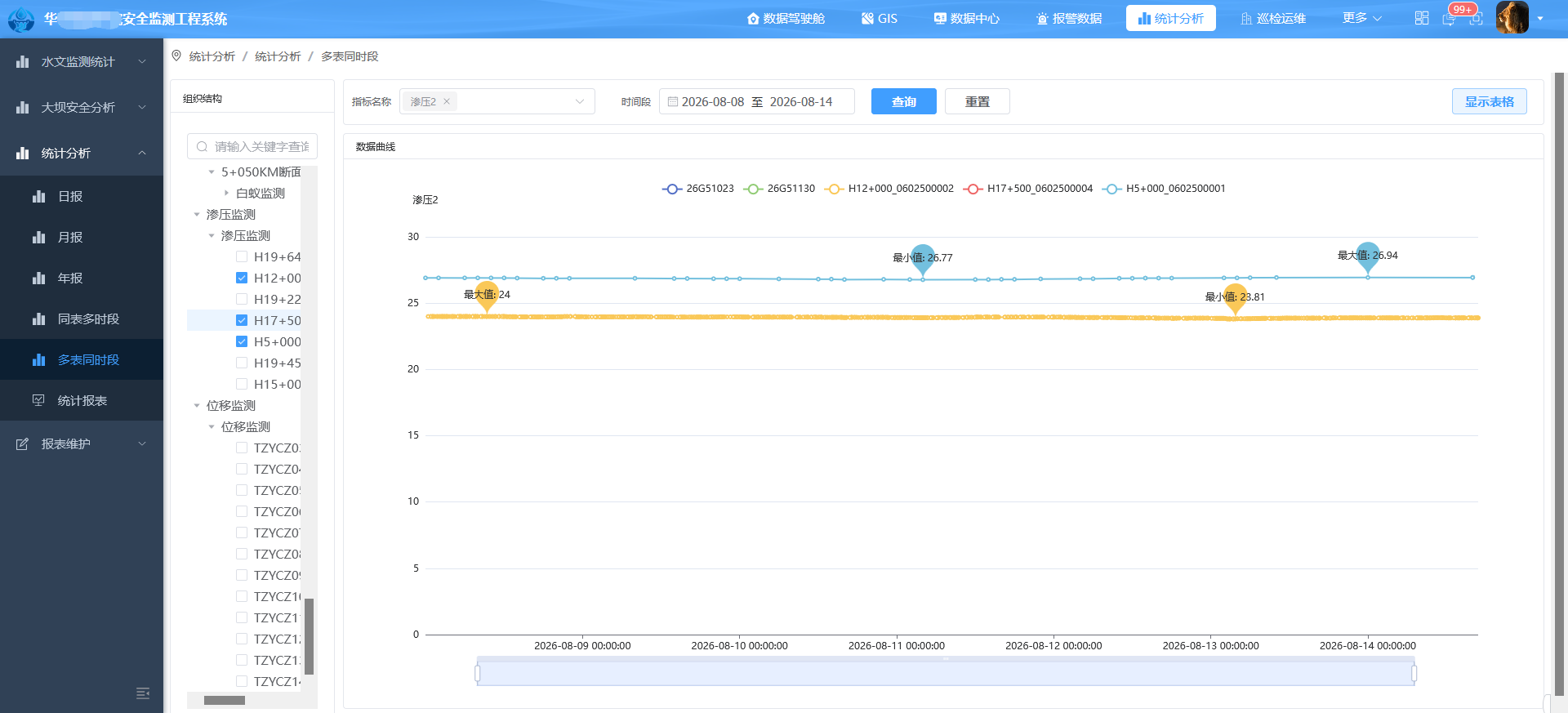

統計分析——數據趨勢“輔助決策”

支持對滲壓、位移、白蟻等各類監測數據的多維度統計與趨勢分析。如日、月、年報及多表同時段、同表多時段數據統計，為堤防安全狀態評估、風險趨勢研判及運維決策提供數據支撐。

項目特點

多源融合，異構數據統一接入

平臺接入層不綁定特定硬件品牌，兼容國標協議、第三方定制協議、數據庫直傳等多種接入模式，實現多源異構數據的融合匯聚。前端設備更替時，系統可快速適配對接，項目復用性與擴展性強。

開放兼容，上下貫通預留通道

平臺采用開放式架構設計，預留標準化接口，為后期與上級水利平臺、智慧防汛系統實現數據互聯互通做好通道預留，確保系統縱向貫通、橫向協同。

雙重防護，物理形變與白蟻防治

將滲壓、位移等物理形變監測與白蟻隱患監測統一納入平臺，形成"雙重防控體系，實現堤防隱患從結構安全到生物侵蝕的全維度覆蓋，全方位守護堤壩安瀾。
